نوار نقاله تسمه ای

نوار نقاله تسمه ای

نوار نقاله تسمه ای

نوار نقاله تسمه ای در سیستم های سورتینگ مانند سورتینگ صیفی جات و محصولات گلخانه ای کاربرد دارد. نوار نقاله تسمه ای در کاهش فضا جهت فرآیند سورتینگ که در حالت سنتی مشکلی اساسی است، نقش بسزایی دارد .

همچنین نوار نقاله تسمه ای در کاهش نیروی انسانی جهت سورت کردن و بالابردن سرعت و دقت جداسازی محور اصلی این کارخانجات می باشد.

جنس صفحات نوار نقاله تسمه ای بسته به نوع کاربری پلی آمید ، پلی یورتان و پی وی سی می باشد . کاربرد نوار نقاله تسمه ای در نوار نقاله حمل بار و نوار نقاله توزین دار، از انواع نوار نقاله صاف و آج دار، از بیشترین کاربرد این نوع بلت می باشد.ایجاد اتوماسیون در حمل و نقل به انبار و همچنین مکانیزه نمودن بارگیری از مزایای استفاده از نوار نقاله تسمه ای در مدل های مورب و تلسکوپی و مستقیم می باشد .

نحوه کارکرد نوار نقاله تسمه ای

مکانیزم کارکرد نوار نقاله تسمه ای به شرح زیر می باشد:

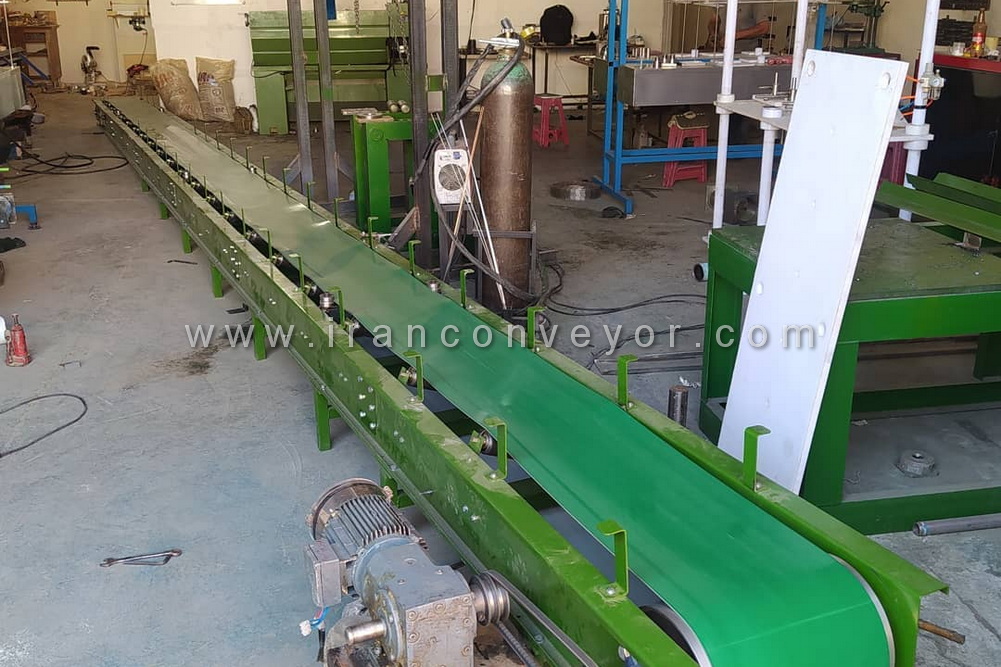

• تسمه بروی دو درام (غلطک) قرار دارد که فاصله این دو از هم مبدا و مقصد محصول را تعیین می کند.
• درام اول هرز می گردد و درام دوم توسط نیروی الکترو گیربکس به حرکت در می آید
• مابین این دو درام رولیک های قرار می گیرد که وظیفه آنها هدایت تسمه و جلو گیری از خارج شدن از مسیر تعیین شده است .
• درام ها باید قابلیت ریگراژ را نیز داشته باشند که در صورت لزوم تسمه را شل یا سفت کند .

نوار نقاله تسمه ‌ای یکی از پرکاربردترین تجهیزات انتقال مواد در صنایع مختلف است که به دلیل ساختار ساده، قابلیت اطمینان بالا و راندمان مناسب، همواره در مرکز توجه واحدهای تولیدی قرار دارد. این سیستم، از ترکیب اجزای مکانیکی و حرکتی تشکیل می‌شود که وظیفه اصلی آن انتقال پیوسته و منظم مواد از نقطه‌ای به نقطه دیگر است. در خطوط سورتینگ محصولات کشاورزی مانند صیفی‌جات، میوه و محصولات گلخانه‌ای، نوار نقاله تسمه‌ای به‌عنوان زیرساخت اصلی سیستم تفکیک عمل می‌کند. در چنین خطوطی، سرعت جابه‌جایی، نظم حرکتی و قابلیت کنترل جریان محصول اهمیت بسیار زیادی دارد و نوار نقاله تسمه‌ای پاسخ مؤثری به این نیازها ارائه می‌دهد.

یکی از چالش‌ های اصلی در سورتینگ سنتی، نیاز به فضای زیاد برای چیدن محصولات، توقف‌های متعدد برای بررسی دستی و همچنین اتلاف زمان در جابه‌جایی مواد است. نوار نقاله تسمه‌ای این مشکلات را با تبدیل فرآیند نامنظم به یک مسیر جریان یافته، حل می‌کند. علاوه بر این، کاهش قابل توجه نیاز به دخالت نیروی انسانی و ایجاد ریتم یکنواخت در مسیر انتقال کالا، سرعت و دقت عملیات تفکیک را تا چندین برابر افزایش می‌دهد.

در صنایع بسته‌ بندی، داروسازی، مواد غذایی، تولید قطعات صنعتی، لجستیک، انبارداری، و حتی صنایع ساختمانی نیز این سیستم به دلیل قابلیت سفارشی‌سازی در ابعاد، جنس تسمه، مدل درام و نوع شاسی، کاربرد گسترده‌ای دارد. نوار نقاله تسمه ‌ای قابلیت حمل بار سبک، نیمه سنگین و حتی سنگین را دارد و با توجه به نوع محصول، می‌توان انواع تسمه صاف، آجدار، PVC، PU، پلی‌آمید یا تسمه مقاوم در برابر سایش را برای آن انتخاب کرد.

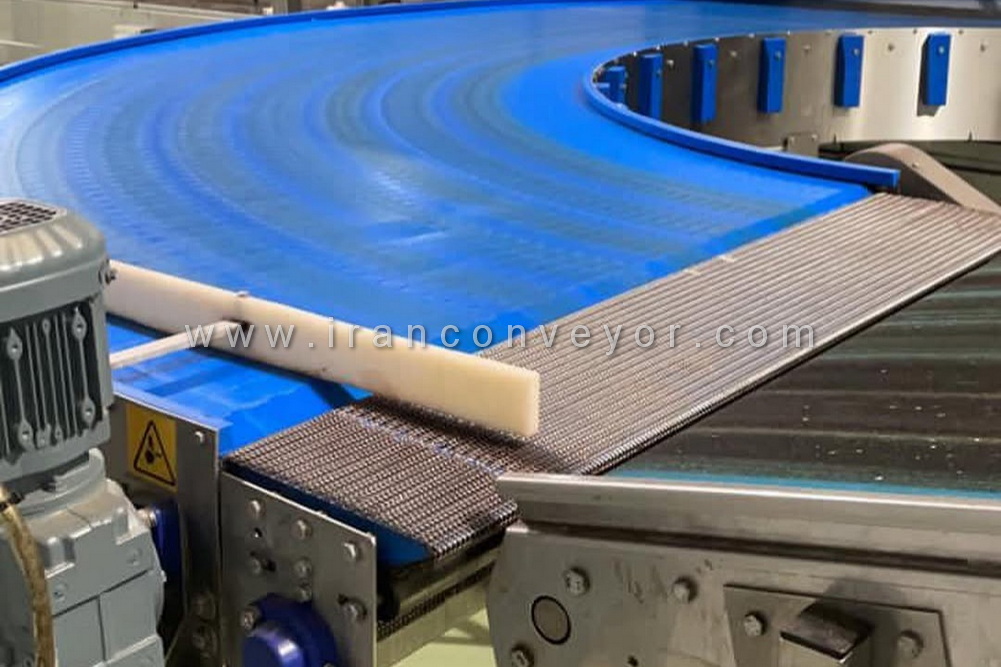

ویژگی مهم دیگر نوار نقاله تسمه ‌ای  امکان اجرای آن در مدل‌های مورب، مستقیم، افقی، تلسکوپی، یا حتی منحنی است. این تنوع در طراحی سبب شده است که نوار نقاله تسمه‌ای نقش مهمی در اتوماسیون خطوط تولید ایفا کند و بهینه‌سازی چشمگیری در مصرف فضا و هزینه‌های عملیاتی ایجاد نماید. در مرکز ما، این دستگاه‌ها بر اساس تحلیل شرایط محیطی، نوع بار، مقدار دبی انتقال، زاویه شیب، نوع پوشش تسمه و نیازهای مشتری طراحی و تولید می‌شوند تا بهترین عملکرد در محیط صنعتی قابل ارائه باشد.

ساختار فنی نوار نقاله تسمه ‌ای

نوار نقاله تسمه ‌ای  از مجموعه‌ای از قطعات مکانیکی هماهنگ تشکیل شده است که هرکدام نقش مهمی در حفظ یکپارچگی و راندمان سیستم دارند. عملکرد دقیق و روان این دستگاه تنها زمانی امکان‌پذیر است که اجزای آن به‌صورت اصولی طراحی و استاندارد تولید شده باشند.

اصلی‌ترین جزء نوار نقاله، تسمه است که در نقش سطح انتقال دهنده محصول عمل می‌کند. تسمه بر روی دو درام (غلتک سر و غلتک ته) قرار دارد و توسط رولیک‌ها در طول مسیر هدایت می‌شود. درام محرک که معمولاً در سمت خروجی قرار دارد به الکترو گیربکس متصل است و نیروی چرخشی مورد نیاز برای حرکت تسمه را ایجاد می‌کند. درام دیگر، یا هرزگرد، نقش نگهدارنده و ایجاد مسیر برگشت را دارد. یکی از نکات کلیدی درام‌ها، قابلیت ریگلاژ یا تنظیم کشش تسمه است که مانع از شل شدن یا خارج ‌شدن تسمه از مسیر حرکتی می‌شود.

رولیک‌ها نقش پشتیبان و هدایت کننده تسمه را بر عهده دارند و بسته به نوع بار و طراحی شاسی، در فواصل مشخص قرار می‌گیرند. کیفیت و جنس رولیک‌ها در طول عمر تسمه و عدم ایجاد لرزش نقش اساسی دارد. شاسی نوار نقاله نیز از فولاد صنعتی یا پروفیل‌های تقویت شده ساخته می‌شود تا استحکام کافی در زمان تحمل بار را داشته باشد.

یکی از مؤلفه‌های مهم، الکترو گیربکس است که توان و دور مناسب را برای حرکت تسمه تأمین می‌کند. انتخاب الکترو گیربکس باید بر اساس وزن بار، سرعت مورد انتظار، زاویه نصب و نوع تسمه انجام شود. سیستم کنترل سرعت (اینورتر) نیز در بسیاری از مدل‌ها قرار داده می‌شود تا کاربر بتواند سرعت انتقال را بسته به نوع محصول تنظیم کند. در کنار اجزای ذکر شده، قطعات دیگری مانند ناودانی‌های راهنما، کاورهای محافظ، پایه‌های نگهدارنده، سیستم‌های تمیزکننده تسمه (اسکریپر)، و تجهیزات ایمنی نیز در ساختار دستگاه به‌کار می‌روند.

مرکز ما تمامی این قطعات نوار نقاله تسمه ‌ای را مطابق استانداردهای بین‌المللی طراحی و با ماشین‌آلات دقیق تولید می‌کند. این موضوع سبب شده محصولات ما در کنار قابلیت کارکرد ۲۴ ساعته، کمترین میزان توقف و نیاز به تعمیرات را داشته باشند. بهره‌گیری از طراحی مهندسی و رعایت اصول استاندارد در ساخت اجزا، عامل اصلی افزایش طول عمر و کاهش هزینه‌های نگهداری برای مشتریان است.

انواع تسمه نوار نقاله

تسمه قلب اصلی نوار نقاله است و انتخاب درست آن بر اساس نوع کاربری، محیط، وزن بار و سرعت حرکت، تأثیر مستقیمی بر کارایی نهایی سیستم دارد. در مرکز ما طیف وسیعی از تسمه‌ها برای کاربردهای مختلف تولید و عرضه می‌شود تا متناسب با نیاز مشتری، بهترین گزینه انتخاب گردد. یکی از پرکاربردترین انواع تسمه‌ها، تسمه PVC است که در صنایع غذایی، دارویی، سبزیجات، قطعات نیمه سنگین و بسته‌بندی کاربرد دارد. این تسمه در مدل‌های صاف، آجدار، سوراخ‌دار و با ضخامت‌های مختلف ارائه می‌شود. تسمه‌های PVC دارای سطحی مقاوم در برابر رطوبت و مواد شوینده هستند و امکان شست‌وشوی آسان دارند، بنابراین بهترین گزینه برای خطوطی هستند که نیاز به بهداشت بالا دارند.

تسمه‌های پلی‌یورتان نوار نقاله تسمه ‌ای با مقاومت بالاتر در برابر سایش و حرارت، بیشتر در صنایعی استفاده می‌شوند که بارگذاری مداوم یا تماس مستقیم با مواد تیز وجود دارد. انعطاف‌پذیری بالای PU باعث شده در کاربردهای سورتینگ دقیق مانند بذرها، گیاهان و محصولات کشاورزی حساس استفاده شود. نوع دیگر، تسمه پلی‌آمید است که مقاومت فوق‌العاده‌ای در برابر ضربه و بارهای سنگین دارد. این تسمه در خطوط حمل مواد صنعتی، ورق‌های فلزی، قطعات خودرو، صنایع معدنی سبک و صنایع ساختمانی به‌کار می‌رود. ویژگی مهم این تسمه، جذب پایین رطوبت و مقاومت بالا در برابر کشش طولی است.

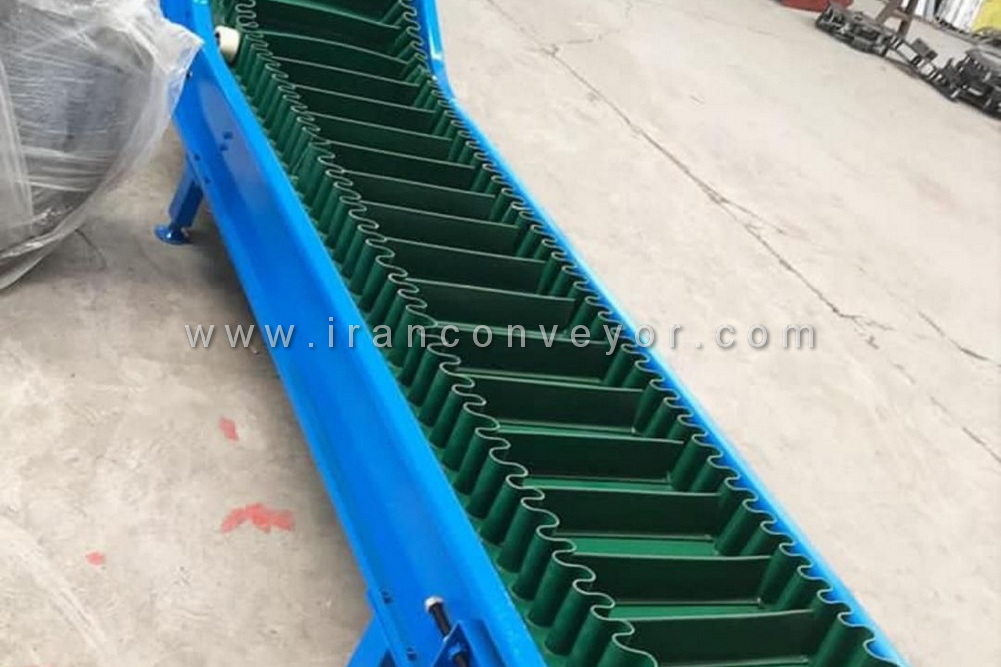

تسمه‌های لاستیکی نوار نقاله تسمه ‌ای مقاوم در برابر سایش، تسمه‌های مقاوم به مواد اسیدی، تسمه‌های نسوز و تسمه‌های ضد لغزش نیز در مجموعه ما تولید می‌شود تا تمام نیازهای صنعتی پوشش داده شود. در کنار این‌ها، تسمه‌های آجدار با الگوی v شکل یا h شکل برای محیط‌های شیب‌دار طراحی می‌شوند تا مانع از لغزش بار در مسیرهای رو به بالا یا پایین شوند. هر نوع تسمه بر اساس عرض، ضخامت، جنس الیاف داخلی، نوع روکش و میزان تحمل بار قابل سفارشی‌سازی است.

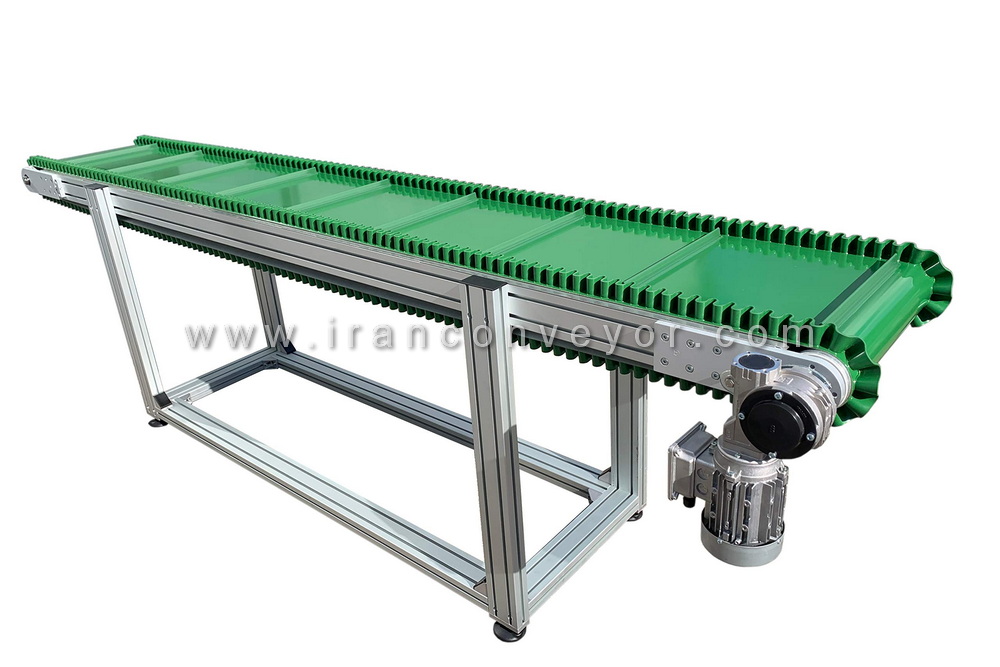

نوار نقاله تسمه‌ ای PVC آجدار

نوار نقاله تسمه‌ ای PVC آجدار یکی از تخصصی‌ترین و پرکاربردترین مدل‌های نوار نقاله در خطوطی است که انتقال مواد در شیب انجام می‌شود. این مدل از تسمه با هدف جلوگیری از لغزش مواد و افزایش چسبندگی در مسیر طراحی شده و با الگوهای مختلف آج (V شکل، مستطیلی، هشت پر، نقطه‌ای و…) تولید می‌گردد. آج‌های برجسته در سطح تسمه، مقاومت اصطکاکی بیشتری ایجاد می‌کنند و مانع از حرکت ناخواسته بار هنگام بالا رفتن یا پایین آمدن در مسیرهای مورب می‌شوند.

در خطوط سورتینگ محصولات کشاورزی مانند خیار، گوجه فرنگی، سیب زمینی و سایر صیفی‌جات، این نوع تسمه قادر است محصول را بدون آسیب‌دیدگی جابه‌جا کند و در عین حال سرعت و نظم حرکت را حفظ نماید. همچنین در محیط‌های مرطوب یا کارخانه‌هایی که نیاز به شست‌وشوی مداوم تجهیزات دارند، تسمه PVC آجدار به دلیل مقاومت در برابر آب، شوینده‌ها و رطوبت، بهترین گزینه محسوب می‌شود.

از مزایای مهم تسمه PVC آجدار می‌توان به طول عمر بالا، مقاومت حرارتی مناسب، انعطاف‌پذیری قابل قبول، قابلیت جوش گرم، امکان اتصال کاملاً بهداشتی، وزن کم و توان تحمل بارهای مختلف اشاره کرد. این تسمه برای استفاده در نوار نقاله‌های مستقیم، شیب‌دار، Z شکل و حتی مدل‌های تلسکوپی نیز کاربرد دارد. در مرکز ما، تسمه PVC آجدار در ضخامت‌های ۳ تا ۱۰ میلی‌متر و در عرض‌های مختلف تولید می‌شود. الگوی آج نیز با توجه به کاربرد مشتری انتخاب و اجرا می‌شود تا بیشترین کارایی در خطوط تولید فراهم گردد. کارشناسان ما بر اساس نوع محصول، زاویه شیب، سرعت خط و شرایط محیطی، مناسب‌ترین نوع تسمه آجدار را پیشنهاد می‌دهند. این فرآیند موجب می‌شود مشتریان بهترین کیفیت انتقال را تجربه کرده و از لغزش و آسیب‌ دیدگی بار جلوگیری شود.

کاربرد های نوار نقاله تسمه ‌ای

نوار نقاله تسمه‌ ای به دلیل انعطاف بالا در طراحی و قابلیت سفارشی‌سازی در انواع مدل‌ها، در طیف بسیار وسیعی از صنایع مورد استفاده قرار می‌گیرد. یکی از کاربردهای اصلی آن در صنعت کشاورزی و صنایع غذایی است که برای انتقال سبزیجات، میوه‌ها، محصولات گلخانه‌ای و مواد بسته‌بندی‌شده مورد استفاده قرار می‌گیرد. در این صنایع، بهداشت، سرعت عمل و جلوگیری از آسیب به محصول اهمیت حیاتی دارد و نوار نقاله تسمه‌ای به بهترین شکل این نیاز را برآورده می‌سازد.

در صنایع بسته‌بندی، نوار نقاله تسمه ‌ای به‌عنوان بخش اصلی خطوط بسته‌بندی، توزین، لیبل‌زنی و بازرسی عمل می‌کند. تسمه‌های PVC و PU در این بخش به دلیل سطح صاف و قابلیت شست‌وشو بالاترین کاربرد را دارند. همچنین در کارخانه‌های قطعه سازی، انتقال قطعات فلزی، مصنوعات پلاستیکی، تجهیزات مونتاژ، کالاهای نیمه ساخته و محصولات سنگین بر دوش نوار نقاله‌های تسمه‌ای قرار دارد.

در صنعت لجستیک و انبارداری، نوار نقاله تسمه‌ ای به دلیل قابلیت افزایش سرعت عملیات بارگیری و تخلیه، نقشی کلیدی در صرفه‌جویی زمان و کاهش مصرف نیروی انسانی ایفا می‌کند. نوار نقاله تلسکوپی که یکی از مدل‌های پرطرفدار در این حوزه است، بارگیری کامیون و کانتینر را به‌صورت کاملاً مکانیزه انجام می‌دهد و خسارت ناشی از جابجایی دستی کالا را به حداقل می‌رساند. در صنعت داروسازی و صنایع الکترونیک نیز این دستگاه جهت انتقال کالاهای حساس و سبک استفاده می‌شود. حرکت یکنواخت تسمه و قابلیت کنترل سرعت، امکان جابه‌جایی دقیق و بدون ضربه را فراهم می‌کند. همچنین در صنایع معدنی سبک، کارخانه‌های نساجی، خطوط تولید محصولات شیمیایی و حتی صنایع بازیافت، نوار نقاله تسمه‌ای گزینه‌ای مناسب برای انتقال مواد است.

مراحل تولید نوار نقاله تسمه ‌ای

فرآیند تولید نوار نقاله تسمه‌ ای در مرکز ما یک جریان مهندسی‌شده و سیستماتیک است که به‌صورت کاملاً حرفه‌ای و با رعایت اصول استاندارد انجام می‌شود. اولین مرحله، تحلیل نیاز مشتری و بررسی نوع محصول، ظرفیت انتقال، سرعت خط، مدل حرکتی و شرایط محیطی است. پس از آن، تیم مهندسی ما طراحی اولیه شاسی، تسمه، درام‌ها، رولیک‌ها و سیستم رانش را انجام می‌دهد. در مرحله بعد، شاسی نوار نقاله بر اساس نوع کاربری از فولاد صنعتی، استنلس استیل یا پروفیل‌های تقویت شده ساخته می‌شود. عملیات برش، جوشکاری، تراشکاری و مونتاژ با استفاده از دستگاه‌های دقیق CNC انجام می‌گیرد تا استحکام و دقت نهایی دستگاه تضمین گردد.

سپس درام‌ها طراحی و تولید می‌شوند. درام محرک به‌گونه‌ای ساخته می‌شود که توان انتقال نیرو از الکترو گیربکس را بدون لغزش و با حداکثر بازده منتقل کند. روی سطح درام، روکش لاستیکی یا پلی‌یورتان نصب می‌شود تا چسبندگی تسمه افزایش یابد. درام هرزگرد نیز با دقت بالا تولید می‌شود تا تسمه بدون انحراف حرکت کند. رولیک‌ها که یکی از مهم‌ترین بخش‌ها هستند، با یاتاقان‌های باکیفیت و شفت‌های مقاوم تولید می‌شوند. این بخش باعث روانی حرکت تسمه و جلوگیری از لرزش در طول مسیر می‌شود.

مرحله نصب الکترو گیربکس و سیستم کنترل سرعت (اینورتر) نیز توسط متخصصان انجام می‌شود تا توان حرکتی دستگاه مطابق نیاز مشتری تنظیم گردد. در انتها، تسمه مورد نظر مشتری بسته به نوع کاربرد بر روی دستگاه نصب و جوش می‌شود. تست نهایی شامل بررسی سرعت، دقت حرکتی، وضعیت رولیک‌ها، کشش تسمه و عملکرد صحیح سیستم کنترل است. تمامی مراحل تولید در مرکز ما با استانداردهای بین‌المللی و نظارت کارشناسان انجام می‌شود و هر نوار نقاله تسمه ‌ای  قبل از تحویل نهایی، آزمون‌های کیفیت و ایمنی را پشت سر می‌گذارد. نتیجه دستگاهی است که در کنار عمر بالا، عملکردی بدون توقف و کمترین میزان استهلاک را برای مشتری به همراه دارد.

مزایای فنی نوار نقاله تسمه ‌ای

نوار نقاله تسمه‌ ای دارای مزایای فنی فراوانی است که آن را به یکی از اجزای اصلی اتوماسیون تولید تبدیل کرده است. نخستین مزیت آن، قابلیت انتقال پیوسته و یکنواخت است. این ویژگی باعث افزایش راندمان خطوط تولید و کاهش زمان‌های توقف می‌شود. همچنین با حذف جابجایی دستی، سرعت فرآیند افزایش و خطر آسیب‌های ناشی از کارهای دستی کاهش می‌یابد.

از دیگر مزیت‌های مهم، توانایی سفارشی‌سازی در ابعاد، نوع تسمه، سرعت، زاویه و وزن بار است. این انعطاف‌پذیری به صنایع اجازه می‌دهد نوار نقاله‌ای متناسب با نیازهای دقیق خود داشته باشند. سیستم کنترل سرعت نیز امکان تنظیم سرعت تسمه را فراهم می‌کند که در خطوط حساس مانند داروسازی و سورتینگ کاربرد حیاتی دارد. کاهش مصرف انرژی از دیگر مزایای این سیستم است. ساختار مهندسی‌شده نوار نقاله تسمه ‌ای باعث می‌شود الکترو گیربکس‌ها با راندمان بالا کار کنند و انرژی اضافه تلف نشود. همچنین استفاده از رولیک‌های باکیفیت، اصطکاک را کاهش داده و باعث صرفه‌جویی در برق مصرفی می‌شود.

ویژگی مهم دیگر، افزایش ایمنی خطوط تولید است. نوار نقاله تسمه ‌ای با انتقال منظم بار، از شلوغی و ازدحام مواد جلوگیری کرده و ریسک آسیب‌دیدگی پرسنل هنگام حمل کالا را کاهش می‌دهد. همچنین نگهداری آسان، قابلیت تعویض سریع تسمه، امکان شست‌وشوی آسان و عمر طولانی اجزا از مزیت‌هایی است که استفاده از این دستگاه را در صنایع مختلف توجیه پذیر می‌سازد. البته در خطوط سورتینگ و بسته‌بندی، حرکت یکنواخت و قابل کنترل نوار نقاله تسمه ‌ای باعث می‌شود کیفیت نهایی محصول افزایش پیدا کند. علاوه بر این، صرفه‌جویی در فضا و امکان طراحی دستگاه در ابعاد استاندارد یا سفارشی، به مدیران تولید این امکان را می‌دهد که محیط کارخانه را بهینه‌سازی کنند.

خرید نوار نقاله تسمه ‌ای

مرکز تخصصی ما با سال‌ها تجربه در زمینه طراحی، تولید و پشتیبانی نوار نقاله‌های تسمه‌ای صنعتی، به یکی از مراجع معتبر در این حوزه تبدیل شده است. خرید نوار نقاله تسمه ‌ای از این مرکز، مزایای متعددی برای مشتریان به همراه دارد که کیفیت، کارایی و صرفه‌جویی اقتصادی را تضمین می‌کند. یکی از برجسته‌ترین مزایا، طراحی مهندسی‌شده و کاملاً متناسب با نیازهای واقعی مشتری است؛ به این معنا که هر سیستم با در نظر گرفتن نوع مواد، حجم تولید و شرایط محیطی طراحی می‌شود تا عملکرد بهینه داشته باشد و مشکلات عملیاتی کاهش یابد.

مرکز ما امکان سفارش‌سازی کامل نوار نقاله تسمه ‌ای را فراهم می‌کند. مشتریان می‌توانند نوع تسمه، ابعاد، سرعت، شاسی، زاویه، نوع رولیک و سیستم کنترل را مطابق نیاز خود انتخاب کنند. این انعطاف‌پذیری باعث می‌شود نوار نقاله‌ها در صنایع مختلف، از خط تولید مواد غذایی گرفته تا صنایع سنگین، به بهترین شکل عمل کنند. علاوه بر این، استفاده از متریال درجه یک در ساخت درام‌ها، رولیک‌ها و الکترو گیربکس‌ها، دوام و کارایی دستگاه را تضمین می‌کند و احتمال نیاز به تعمیرات مکرر را کاهش می‌دهد.

تولید نوار نقاله تسمه ‌ای مطابق استانداردهای جهانی و با دقت بالا، دیگر مزیت مهم خرید از مرکز ما است. رعایت استانداردهای بین‌المللی سبب افزایش ایمنی، کاهش خرابی و طول عمر بیشتر دستگاه‌ها می‌شود. همچنین، تحویل سریع همراه با نصب و راه‌اندازی در محل، فرآیند راه‌اندازی خط تولید را تسهیل می‌کند و زمان توقف تولید را به حداقل می‌رساند.

خدمات پس از فروش واقعی و ارائه گارانتی، اطمینان خاطر مشتریان را در پی دارد. تیم متخصص مرکز ما آماده ارائه مشاوره تخصصی رایگان برای انتخاب بهترین سیستم نوار نقاله است تا مشتریان با دانش کامل، مناسب‌ترین گزینه را انتخاب کنند. بهره‌گیری از دانش مهندسان مجرب و تجهیزات پیشرفته، باعث می‌شود نوار نقاله‌های ارائه شده بادوام، کارا و مقرون‌به‌صرفه باشند و نیازهای صنایع مختلف را به بهترین شکل برطرف کنند. در مجموع، خرید نوار نقاله تسمه‌ ای از مرکز ما نه تنها تضمین کیفیت و دوام است، بلکه تجربه‌ای مطمئن و اقتصادی برای مشتریان فراهم می‌کند و عملکرد خطوط تولید را به شکل قابل توجهی بهبود می‌بخشد.
