تسمه نقاله بالابر

تسمه نقاله بالابر

تسمه نقاله بالابر یکی از مهم ترین تجهیزات در سیستم های انتقال مواد به شمار می رود که برای جابه جایی مواد در مسیرهای شیب دار و عمودی طراحی شده است. این نوع تسمه نقاله با ساختار ویژه خود، امکان انتقال ایمن و پیوسته مواد فله ای یا بسته بندی شده را از سطوح پایین به ارتفاعات بالاتر فراهم می کند. تسمه نقاله بالابر به دلیل طراحی مهندسی شده، از ریزش، لغزش یا برگشت مواد جلوگیری کرده و نقش کلیدی در افزایش بهره وری خطوط تولید ایفا می کند. امروزه استفاده از تسمه نقاله بالابر در صنایع مختلف به یک ضرورت تبدیل شده است، زیرا این سیستم جایگزین روش های پرهزینه و پرخطر انتقال دستی مواد شده است.

در خطوط صنعتی مدرن، تسمه نقاله بالابر نقش ستون فقرات سیستم انتقال را دارد. زمانی که نیاز به انتقال مواد در شیب های تند یا مسیرهای عمودی وجود دارد، استفاده از تسمه نقاله بالابر باعث کاهش زمان انتقال، افزایش ایمنی و جلوگیری از هدررفت مواد می شود. این تجهیزات با توجه به نوع مواد، وزن بار و زاویه شیب طراحی و تولید می شوند تا عملکردی پایدار و طولانی مدت داشته باشند. تسمه نقاله بالابر به ویژه در محیط های صنعتی سنگین، باعث کاهش استهلاک سایر تجهیزات و بهینه سازی فرآیند تولید می شود.

کاربرد تسمه نقاله بالابر در صنایع معدنی و سنگ شکن ها

در صنایع معدنی، شرایط کاری بسیار سخت و سنگین است؛ جایی که مواد اولیه مانند سنگ، شن و خاک با وزن زیاد باید به ارتفاعات بالا منتقل شوند. در چنین محیط هایی، تسمه نقاله بالابر به دلیل مقاومت بالا در برابر سایش، فشار و ضربه، جایگزینی ایده آل برای روش های سنتی حمل ونقل محسوب می شود. این نوع تسمه ها به طور معمول از جنس لاستیکی مقاوم با لایه های منجید یا فولاد تولید می شوند تا دوام طولانی مدت در برابر سطوح زبر و تیز مواد معدنی داشته باشند. استفاده از تسمه نقاله بالابر در معادن باعث کاهش توقف های کاری، افزایش ایمنی کارگران و انتقال سریع تر مواد خام به واحدهای خردایش و فرآوری می شود.

کاربرد تسمه نقاله بالابر در صنایع کشاورزی و غذایی

در صنایع کشاورزی، تسمه نقاله بالابر یکی از ضروری ترین تجهیزات برای جابه جایی محصولات مانند گندم، ذرت، حبوبات و دیگر مواد فله ای است. این سیستم امکان انتقال مواد را از انبارها به مخازن ذخیره، کامیون ها یا خطوط بسته بندی فراهم می کند. به ویژه در محیط های کوچک و نیمه صنعتی، استفاده از تسمه نقاله بالابر موجب کاهش ضایعات محصول و صرفه جویی در زمان می شود.

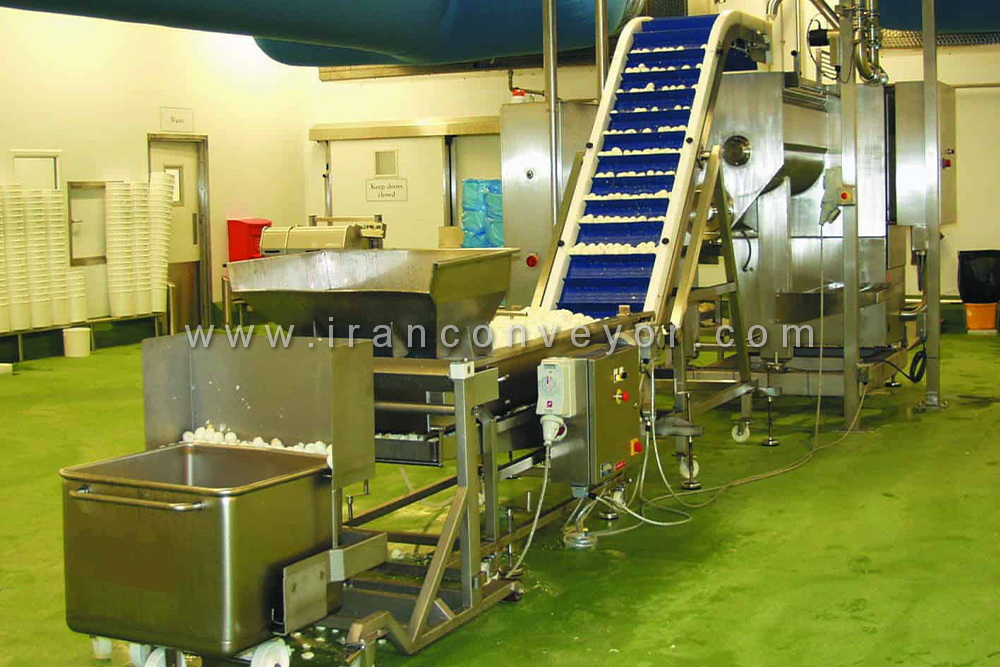

در صنایع غذایی نیز تسمه نقاله بالابر جایگاه ویژه ای دارد. برای مثال، در خطوط تولید شکلات، بیسکویت، نان، میوه خشک و مواد بسته بندی شده، از تسمه نقاله PVC و PU بهداشتی استفاده می شود که در برابر روغن، رطوبت و آلودگی مقاوم هستند. تسمه نقاله بالابر در این صنایع ضمن رعایت استانداردهای بهداشتی، باعث انتقال یکنواخت مواد و افزایش بهره وری تولید می گردد.

استفاده از تسمه نقاله بالابر در صنایع سیمان، بتن و ساخت و ساز

در پروژه های عمرانی و صنایع تولید سیمان، بتن و مصالح ساختمانی، نیاز به جابه جایی حجم زیادی از مواد سنگین وجود دارد. تسمه نقاله بالابر در این بخش با طراحی های خاص ضدسایش و مقاوم به حرارت، وظیفه انتقال سیمان، ماسه، شن و سایر ترکیبات را به ارتفاعات مختلف بر عهده دارد. این سیستم علاوه بر کاهش هزینه های انسانی، از اتلاف مواد جلوگیری کرده و باعث افزایش دقت در ترکیب و توزیع مواد می شود. تسمه نقاله بالابر با تحمل وزن زیاد و مقاومت در برابر گرد و غبار و حرارت، یکی از اجزای کلیدی در خطوط تولید سیمان و کارگاه های بتن سازی است.

انواع تسمه نقاله بالابر

• دسته بندی تسمه نقاله بالابر بر اساس جنس و ساختار

تسمه نقاله بالابر بر اساس شرایط کاری، نوع مواد قابل انتقال، زاویه شیب و میزان بار وارده، در انواع مختلفی طراحی و تولید می شود. انتخاب نوع مناسب تسمه نقاله بالابر یکی از مهم ترین عوامل در عملکرد صحیح و طول عمر سیستم انتقال است. هر نوع تسمه نقاله بالابر دارای ویژگی های مکانیکی، شیمیایی و فیزیکی خاصی است که آن را برای کاربردی مشخص مناسب می سازد. از نظر مهندسی، تسمه نقاله بالابر می تواند از نظر جنس روکش، نوع لایه های داخلی، میزان انعطاف پذیری و نوع سطح رویه دسته بندی شود. شناخت دقیق این انواع، به خریداران و مدیران خطوط تولید کمک می کند تا انتخابی بهینه و اقتصادی داشته باشند.

• • تسمه نقاله بالابر لاستیکی

تسمه نقاله بالابر لاستیکی یکی از پرکاربردترین و مقاوم ترین انواع تسمه ها در صنایع سنگین محسوب می شود. این نوع تسمه نقاله بالابر معمولاً از چند لایه منجید پارچه ای یا سیم فولادی تشکیل شده است که با روکش لاستیکی مقاوم در برابر سایش پوشانده می شود. تسمه نقاله بالابر لاستیکی به دلیل استحکام کششی بالا، توانایی تحمل بارهای سنگین و مقاومت عالی در برابر ضربه، گزینه ای ایده آل برای صنایع معدنی، سیمان، فولاد و سنگ شکن ها به شمار می رود.

از نظر فنی، ضخامت روکش بالا و ساختار چندلایه باعث می شود تسمه نقاله لاستیکی بتواند در شیب های تند بدون لغزش مواد کار کند. همچنین این نوع تسمه نقاله بالابر قابلیت تولید به صورت ساده یا آج دار را دارد که بسته به نوع مواد و زاویه انتقال انتخاب می شود. طول عمر بالا و قابلیت تعمیر و آپارات از دیگر مزایای مهم این نوع تسمه نقاله بالابر است.

• • تسمه نقاله بالابر PVC

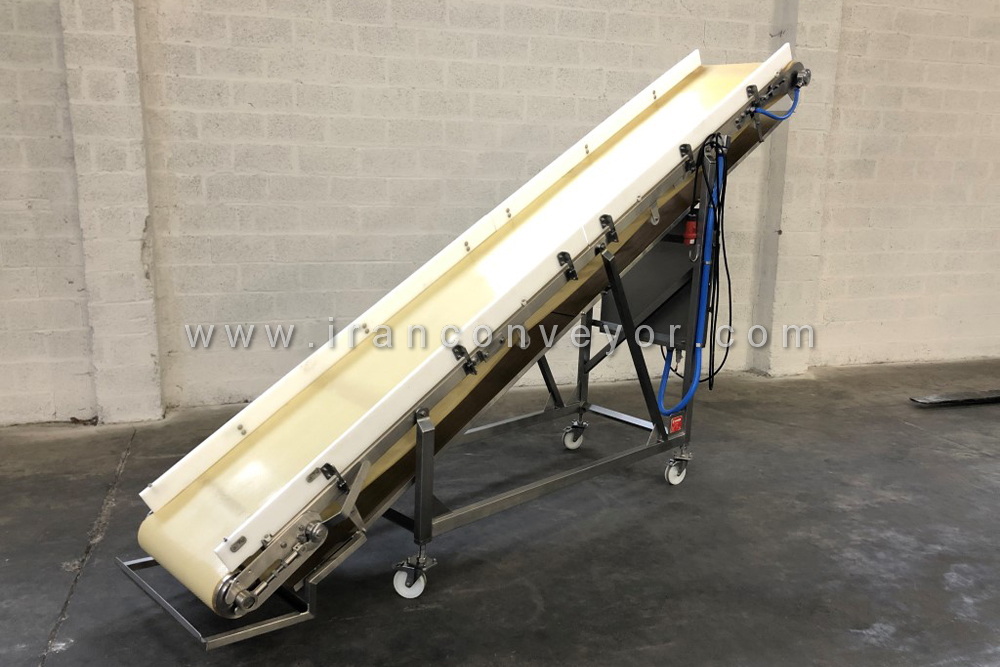

تسمه نقاله بالابر PVC بیشتر در صنایع سبک و نیمه سنگین مورد استفاده قرار می گیرد. این نوع تسمه نقاله بالابر به دلیل وزن کمتر، انعطاف پذیری بالا و سطح صاف یا طرح دار، برای انتقال مواد بسته بندی شده، کارتن ها و محصولات سبک بسیار مناسب است. تسمه نقاله بالابر PVC در برابر رطوبت مقاوم بوده و به راحتی تمیز می شود، به همین دلیل در محیط هایی که نظافت اهمیت دارد کاربرد گسترده ای دارد.

از نظر مهندسی، تسمه نقاله بالابر PVC دارای ساختار چندلایه با الیاف مصنوعی است که باعث می شود عملکرد یکنواخت و بدون لرزش داشته باشد. این تسمه ها معمولاً برای شیب های متوسط استفاده می شوند و در صورت نیاز می توان آن ها را با آج یا گریپ مخصوص تولید کرد تا از لغزش مواد جلوگیری شود. تسمه نقاله بالابر PVC انتخابی اقتصادی برای خطوط انتقال با بار متوسط و سرعت بالا محسوب می شود.

• • تسمه نقاله بالابر PU (پلی یورتان)

تسمه نقاله بالابر PU یکی از پیشرفته ترین انواع تسمه ها از نظر بهداشتی و فنی است. این نوع تسمه نقاله بالابر به طور گسترده در صنایع غذایی، دارویی و بهداشتی استفاده می شود، زیرا سطح آن غیرسمی، ضدباکتری و مقاوم در برابر روغن و چربی است. تسمه نقاله بالابر PU علاوه بر رعایت استانداردهای بهداشتی، دارای مقاومت سایشی بالایی نیز می باشد که آن را برای استفاده مداوم مناسب می کند. از نظر تخصصی، تسمه نقاله بالابر PU دارای انعطاف پذیری بسیار بالا است و حتی در قطر پولی های کوچک نیز عملکرد مطلوبی دارد. این ویژگی باعث می شود طراحی سیستم های بالابر فشرده و کم جا امکان پذیر باشد. همچنین تسمه نقاله PU قابلیت کار در سرعت های بالا را دارد و انتقال مواد را با حداقل صدا و لرزش انجام می دهد.

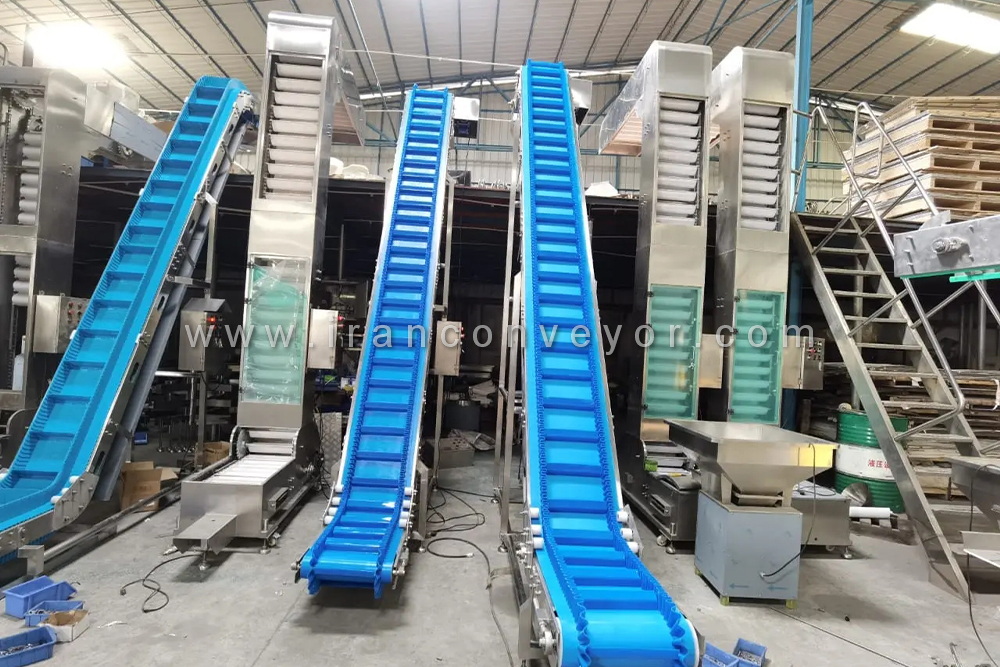

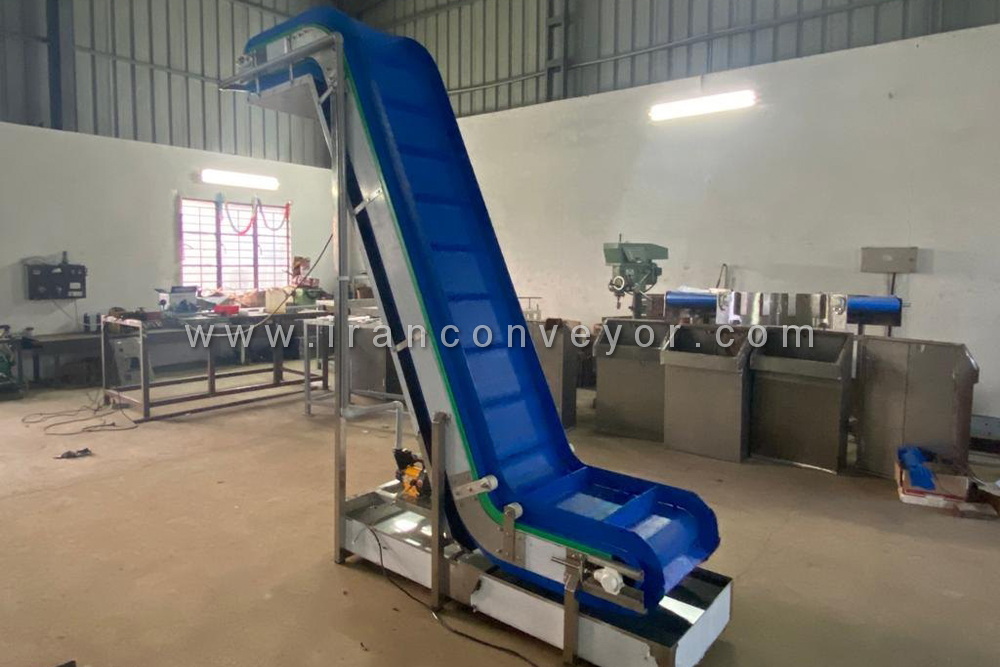

• • تسمه نقاله بالابر آج دار یا گریپ دار

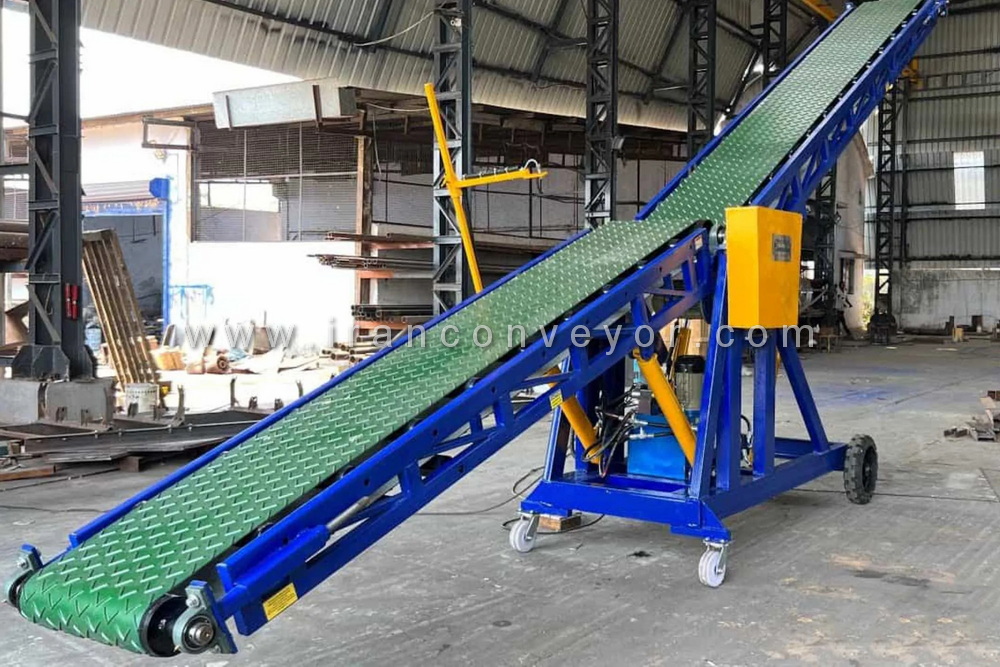

تسمه نقاله بالابر آج دار یکی از مهم ترین انواع تسمه ها برای انتقال مواد در شیب های تند محسوب می شود. سطح این نوع تسمه نقاله بالابر دارای الگوهای خاصی مانند V شکل، لانه زنبوری یا هفتی هشتی است که باعث افزایش اصطکاک و جلوگیری از لغزش مواد می شود. تسمه نقاله بالابر گریپ دار معمولاً برای انتقال مواد فله ای مانند خاک، شن، گرانول و محصولات کشاورزی مورد استفاده قرار می گیرد. از نظر فنی، انتخاب نوع آج و ارتفاع آن تأثیر مستقیمی بر عملکرد تسمه نقاله بالابر دارد. اگر ارتفاع آج کمتر از حد نیاز باشد، مواد در شیب های بالا دچار لغزش می شوند و اگر بیش از حد باشد، باعث افزایش استهلاک تسمه خواهد شد. به همین دلیل طراحی و تولید تسمه نقاله بالابر آج دار نیازمند محاسبات دقیق مهندسی است.

ساختار و اجزای تسمه نقاله بالابر

• اهمیت ساختار تسمه در عملکرد نقاله بالابر

تسمه نقاله بالابر برخلاف تصور عمومی، تنها یک نوار ساده برای انتقال مواد نیست، بلکه یک تجهیز مهندسی شده با ساختاری چندلایه و پیچیده است که هر بخش آن نقش مشخص و حیاتی در عملکرد نهایی سیستم دارد. ساختار تسمه نقاله بالابر باید به گونه ای طراحی شود که بتواند هم زمان فشار کششی، وزن مواد، تنش های ناشی از شیب، اصطکاک با پولی ها و شرایط محیطی سخت را تحمل کند. کوچک ترین ضعف در ساختار تسمه نقاله بالابر می تواند منجر به پارگی، لغزش، کاهش راندمان یا توقف کامل خط تولید شود. به همین دلیل، شناخت دقیق اجزای تسمه نقاله بالابر برای انتخاب، طراحی و نگهداری صحیح آن ضروری است.

• لایه های داخلی تسمه نقاله بالابر

لایه های داخلی یا بدنه، اصلی ترین بخش ساختاری تسمه نقاله بالابر محسوب می شوند. این بخش وظیفه تحمل نیروی کشش و وزن کلی سیستم را بر عهده دارد. در تسمه نقاله بالابر، بدنه می تواند از الیاف پارچه ای (مانند پلی استر و نایلون) یا از سیم فولادی ساخته شود. در تسمه نقاله بالابر پارچه ای، چندین لایه منجید به صورت متقاطع روی هم قرار می گیرند تا استحکام کششی مناسب و انعطاف پذیری کافی ایجاد شود. این نوع ساختار بیشتر در کاربردهای سبک تا نیمه سنگین استفاده می شود. در مقابل، تسمه نقاله بالابر سیمی دارای کابل های فولادی است که مقاومت کششی بسیار بالایی ایجاد می کند و برای ارتفاع های زیاد و بارهای سنگین گزینه ای ایده آل محسوب می شود. انتخاب نوع بدنه در تسمه نقاله بالابر تأثیر مستقیمی بر طول عمر، ایمنی و قابلیت تحمل بار سیستم دارد.

• روکش رویه در تسمه نقاله بالابر

روکش رویه یکی از حیاتی ترین اجزای تسمه نقاله بالابر است که مستقیماً با مواد در تماس قرار دارد. این بخش باید در برابر سایش، ضربه، حرارت، رطوبت، روغن یا مواد شیمیایی مقاوم باشد. جنس روکش تسمه نقاله بالابر از لاستیک، PVC یا PU انتخاب می شود که هرکدام ویژگی های خاص خود را دارند. در تسمه نقاله بالابر لاستیکی، روکش رویه ضخیم تر طراحی می شود تا در برابر مواد زبر و سنگین مانند سنگ و شن مقاومت کند. در تسمه نقاله بالابر PVC یا PU، روکش صاف تر و بهداشتی تر است و بیشتر برای صنایع غذایی یا بسته بندی کاربرد دارد. ضخامت روکش رویه باید به گونه ای انتخاب شود که هم دوام بالا داشته باشد و هم باعث کاهش انعطاف پذیری تسمه نقاله بالابر نشود.

• روکش زیرین تسمه نقاله بالابر

روکش زیرین بخشی است که با پولی ها، رولیک ها و شاسی سیستم در تماس مستقیم قرار دارد. اگرچه این بخش تماس مستقیمی با مواد ندارد، اما نقش بسیار مهمی در حرکت روان و بدون لرزش تسمه نقاله بالابر ایفا می کند. روکش زیرین باید دارای اصطکاک کنترل شده باشد؛ به گونه ای که نه بیش از حد لغزنده باشد و نه باعث سایش بیش ازحد قطعات مکانیکی شود. در سیستم های بالابر، کیفیت روکش زیرین تسمه نقاله بالابر تأثیر مستقیمی بر مصرف انرژی، صدای سیستم و استهلاک تجهیزات جانبی دارد.

• آج و گریپ های سطح در تسمه نقاله بالابر

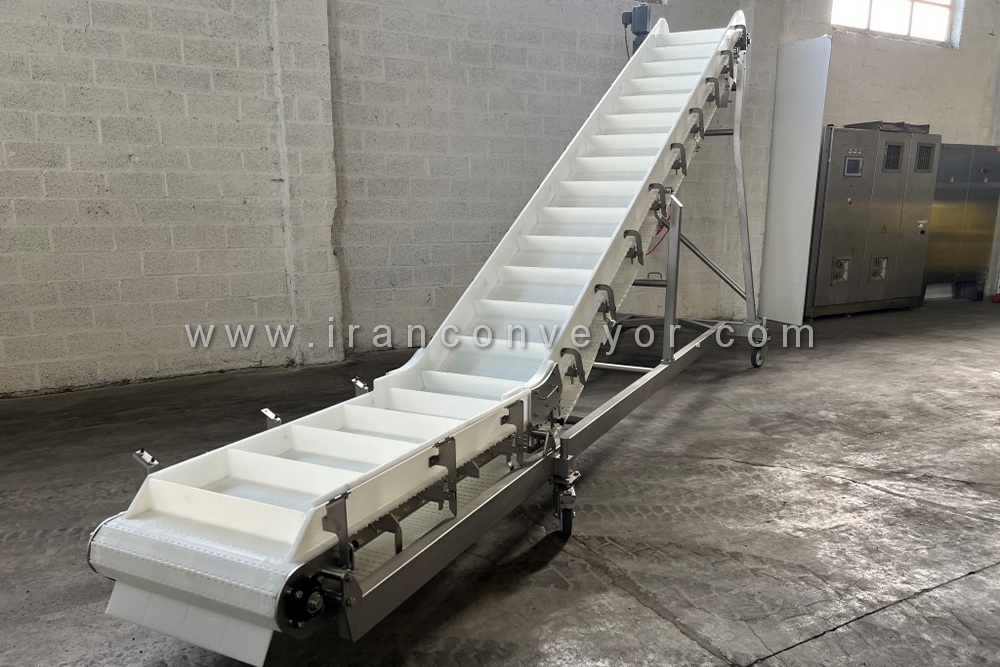

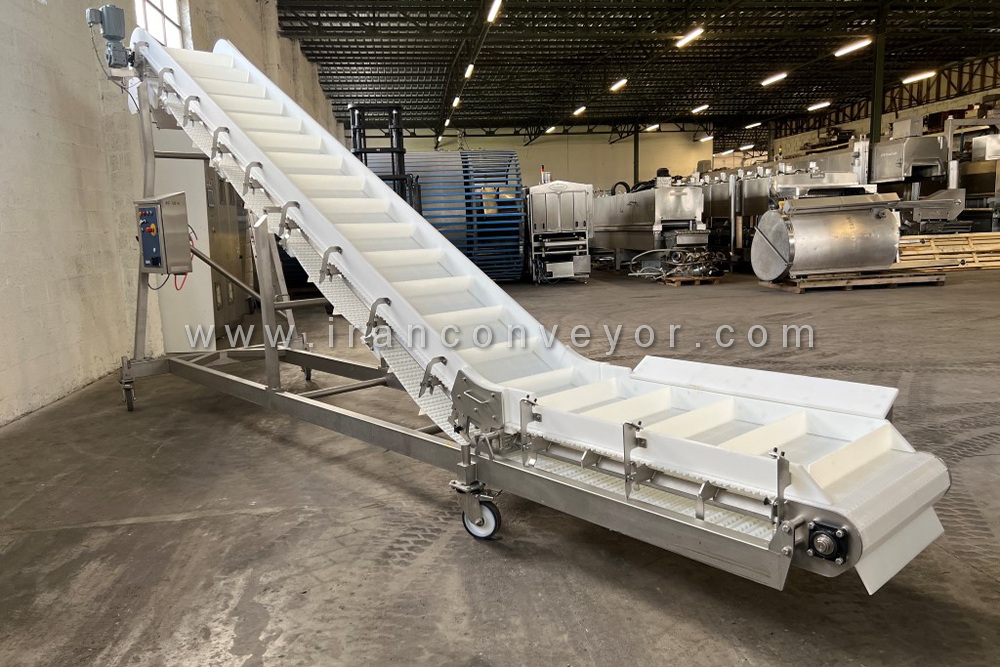

یکی از مهم ترین تفاوت های تسمه نقاله بالابر با تسمه های افقی، وجود آج یا گریپ روی سطح آن است. این اجزا باعث افزایش اصطکاک بین تسمه و مواد شده و از لغزش بار در شیب های تند جلوگیری می کنند. آج های تسمه نقاله بالابر می توانند به اشکال مختلفی مانند V شکل، پله ای، لانه زنبوری یا سفارشی طراحی شوند. ارتفاع، فاصله و نوع آج در تسمه نقاله بالابر باید با توجه به زاویه شیب، نوع مواد و سرعت انتقال محاسبه شود. طراحی غیرمهندسی آج ها می تواند باعث تجمع مواد، افزایش استهلاک یا کاهش راندمان سیستم شود. به همین دلیل، تولید آج در تسمه نقاله بالابر نیازمند تجربه و دانش فنی بالا است.

• لبه ها و تقویت کننده های جانبی تسمه نقاله بالابر

لبه های تسمه نقاله بالابر نقش مهمی در حفظ تعادل و جلوگیری از انحراف تسمه دارند. در برخی کاربردها، از تقویت کننده های جانبی یا دیواره های کناری استفاده می شود تا مواد در حین انتقال از کناره ها ریزش نکنند. این ویژگی به ویژه در تسمه نقاله بالابر برای مواد فله ای و ریزدانه اهمیت بالایی دارد. لبه های تقویت شده باعث افزایش استحکام کلی تسمه نقاله بالابر شده و از پارگی زودهنگام کناره ها جلوگیری می کنند. این بخش معمولاً در تسمه های سفارشی و صنعتی سنگین مورد توجه ویژه قرار می گیرد.

• اتصالات، آپارات و نقاط حساس تسمه نقاله بالابر

یکی از نقاط بحرانی در ساختار تسمه نقاله بالابر، محل اتصال یا آپارات تسمه است. این بخش باید از نظر استحکام کاملاً هم سطح و هم قدرت با بدنه تسمه باشد، زیرا بیشترین تنش کششی در این نقطه متمرکز می شود. آپارات تسمه نقاله بالابر می تواند به صورت گرم یا سرد انجام شود که هرکدام مزایا و کاربردهای خاص خود را دارند. کیفیت پایین آپارات می تواند کل سیستم تسمه نقاله بالابر را دچار اختلال کند، حتی اگر سایر اجزا در بهترین شرایط باشند. به همین دلیل، مراکز تخصصی ساخت و فروش تسمه نقاله بالابر توجه ویژه ای به کیفیت اتصالات و روش های استاندارد آپارات دارند.

تأثیر جنس و نوع تسمه بر قیمت تسمه نقاله بالابر

یکی از اصلی ترین عوامل تعیین کننده قیمت تسمه نقاله بالابر، جنس و نوع متریال به کاررفته در ساخت آن است. تسمه نقاله بالابر لاستیکی به دلیل ضخامت بالا، مقاومت سایشی و ساختار چندلایه معمولاً قیمت بالاتری نسبت به تسمه های PVC دارد. در مقابل، تسمه نقاله بالابر PU که دارای ویژگی های بهداشتی، ضدروغن و مقاوم در برابر سایش است، در رده تسمه های تخصصی قرار می گیرد و قیمت آن بالاتر از انواع معمولی محسوب می شود. همچنین تسمه نقاله بالابر سیمی به دلیل استفاده از کابل های فولادی و استحکام کششی بالا، جزو گران ترین انواع تسمه نقاله بالابر است و معمولاً در پروژه های سنگین و ارتفاع های زیاد مورد استفاده قرار می گیرد.

نقش ضخامت، تعداد لایه ها و بدنه در قیمت تسمه نقاله بالابر

ضخامت کلی تسمه نقاله بالابر و تعداد لایه های داخلی آن تأثیر مستقیمی بر قیمت نهایی دارد. هرچه تعداد لایه های منجید یا ضخامت روکش افزایش یابد، میزان مصرف مواد اولیه بیشتر شده و قیمت تسمه نقاله بالابر نیز افزایش پیدا می کند. بدنه تسمه نقاله بالابر، چه از نوع پارچه ای و چه سیمی، یکی از گران ترین بخش های ساخت تسمه محسوب می شود. انتخاب بدنه نامناسب ممکن است در کوتاه مدت هزینه کمتری داشته باشد، اما در بلندمدت باعث افزایش هزینه های تعمیر، توقف خط تولید و تعویض زودهنگام تسمه نقاله بالابر خواهد شد. بنابراین، قیمت بالاتر همیشه به معنای هزینه اضافی نیست، بلکه می تواند نشان دهنده کیفیت و دوام بیشتر باشد.
