تسمه تخت انتقال نیرو

تسمه تخت انتقال نیرو

تسمه تخت انتقال نیرو یکی از قدیمی ترین و در عین حال پرکاربردترین روش ها برای انتقال انرژی مکانیکی از یک محور به محور دیگر است. این تسمه به دلیل سادگی ساختار، هزینه نسبتاً پایین، و قابلیت استفاده در سرعت های بالا، از گذشته تا امروز در بسیاری از صنایع مورد استفاده قرار گرفته است. در واقع تسمه تخت انتقال نیرو ابزاری انعطاف پذیر و اقتصادی برای انتقال توان در مسافت های مختلف است و می تواند بدون نیاز به چرخ دنده ها یا زنجیرهای پیچیده، انرژی را بین شافت ها منتقل کند. برای یک تولیدکننده، شناخت کامل ویژگی ها، مزایا و محدودیت های تسمه تخت انتقال نیرو بسیار مهم است، زیرا این آگاهی می تواند منجر به تولید محصولی با راندمان بالاتر، دوام بیشتر و سازگاری بهتر با شرایط کاری متنوع شود.

کاربرد تسمه تخت انتقال نیرو

امروزه تسمه تخت انتقال نیرو در طیف وسیعی از صنایع از جمله ماشین آلات کشاورزی، تجهیزات کارگاهی، صنایع چاپ و کاغذ، و سیستم های نوار نقاله به کار گرفته می شود. یکی از ویژگی های کلیدی این تسمه ها، قابلیت انتقال نیرو در سرعت های بالا و در مسافت های طولانی است. برخلاف زنجیر یا چرخ دنده که نیازمند روانکاری مداوم و نگهداری پرهزینه هستند، تسمه تخت انتقال نیرو نیاز کمتری به سرویس دارد و در عین حال به طور نسبی بی صدا عمل می کند. برای تولیدکنندگان، این ویژگی به معنای امکان عرضه محصولی است که هم کارایی بالایی دارد و هم برای مشتریان نهایی هزینه نگهداری پایین تری به همراه خواهد داشت.

مکانیزم انتقال نیرو در تسمه تخت انتقال نیرو

اساس عملکرد تسمه تخت انتقال نیرو بر مبنای اصطکاک بین سطح داخلی تسمه و محیط پولی ها است. وقتی پولی محرک شروع به چرخش می کند، سطح تماس آن با تسمه نیرویی ایجاد می کند که باعث حرکت تسمه و در نتیجه به حرکت درآمدن پولی متحرک می شود. میزان نیرویی که یک تسمه تخت انتقال نیرو می تواند منتقل کند، وابسته به عوامل متعددی همچون ضریب اصطکاک بین تسمه و پولی، کشش اولیه اعمال شده به تسمه، و زاویه تماس تسمه با پولی است. اگر کشش تسمه به درستی تنظیم نشده باشد، لغزش رخ می دهد و راندمان انتقال نیرو کاهش پیدا می کند. این اصل ساده در ظاهر، مبنای طراحی بسیاری از سیستم های مکانیکی در صنایع مختلف است.

تسمه تخت انتقال نیرو 10

اجزای اصلی سیستم انتقال نیرو با تسمه تخت

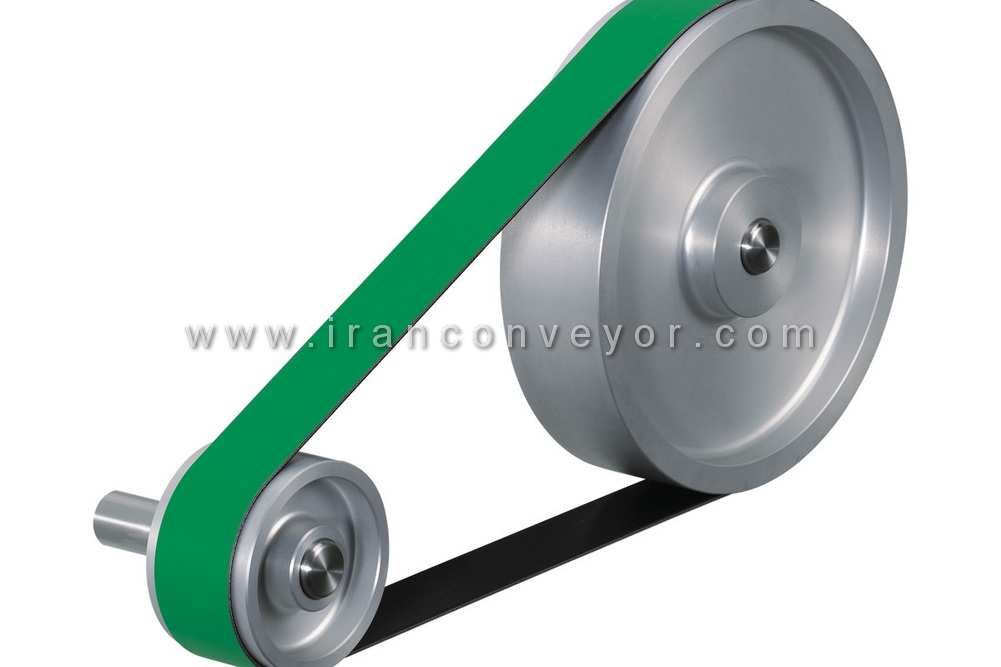

یک سیستم تسمه تخت انتقال نیرو از سه بخش اصلی تشکیل می شود: تسمه، پولی محرک و پولی متحرک. تسمه عنصر انعطاف پذیری است که به دور پولی ها قرار می گیرد و حرکت دورانی یک شافت را به شافت دیگر منتقل می کند. پولی محرک، نیروی اولیه را از موتور یا منبع تولید توان دریافت کرده و آن را از طریق تماس با تسمه منتقل می کند. پولی متحرک، این نیرو را دریافت کرده و به دستگاه یا ماشین مورد نظر اعمال می کند. علاوه بر این اجزای اصلی، گاهی از پولی های هرزگرد برای افزایش زاویه تماس و جلوگیری از لغزش تسمه تخت انتقال نیرو استفاده می شود. نقش دقیق طراحی این اجزا در راندمان نهایی سیستم بسیار تعیین کننده است.

عوامل مؤثر بر راندمان انتقال نیرو

راندمان یک سیستم تسمه تخت انتقال نیرو به پارامترهای مختلفی وابسته است. ضریب اصطکاک بین تسمه و پولی، جنس و سطح پوشش تسمه، کشش اولیه اعمال شده، سرعت خطی تسمه، و حتی شرایط محیطی همچون رطوبت و دما، از جمله عوامل کلیدی در عملکرد آن هستند. برای تولیدکنندگان، توجه به این عوامل در مرحله طراحی و انتخاب مواد اولیه، اهمیت حیاتی دارد. به عنوان مثال، تسمه ای که برای محیط های مرطوب طراحی می شود باید دارای پوششی مقاوم در برابر آب باشد تا اصطکاک خود را از دست ندهد. یا در محیط های صنعتی با سرعت های بالا، تسمه تخت انتقال نیرو باید به گونه ای طراحی شود که در برابر پدیده هایی مانند ارتعاش و داغ شدن مقاومت کافی داشته باشد.

ساختار و جنس تسمه تخت انتقال نیرو

مواد اولیه و ترکیبات پایه

انتخاب مواد اولیه برای تولید تسمه تخت انتقال نیرو شاید مهم ترین تصمیمی باشد که هر تولیدکننده باید بگیرد، زیرا کیفیت، دوام و راندمان نهایی تسمه مستقیماً تحت تأثیر نوع ماده ای است که در ساخت آن استفاده می شود. در سال های ابتدایی، تسمه تخت انتقال نیرو عمدتاً از چرم طبیعی ساخته می شد و دلیل این انتخاب نیز قابلیت بالای چرم در ایجاد اصطکاک مناسب، انعطاف پذیری قابل قبول و توانایی تحمل بارهای ناگهانی بود. با این حال، مشکلاتی همچون حساسیت چرم به تغییرات رطوبت و دما، کاهش سریع استحکام در شرایط محیطی سخت و همچنین هزینه بالای تأمین مواد اولیه، تولیدکنندگان را به سمت مواد جایگزین سوق داد. امروزه مواد متنوعی مانند لاستیک طبیعی، لاستیک مصنوعی نظیر نئوپرن، پلی یورتان، PVC، پلی استر و حتی کامپوزیت های مدرن در تولید تسمه تخت انتقال نیرو مورد استفاده قرار می گیرند. استفاده از این ترکیبات جدید سبب شده است که تسمه ها بتوانند در برابر شرایط بسیار سخت همچون تماس مستقیم با روغن ها، مواد شیمیایی، دماهای بالا یا سایش شدید مقاومت داشته باشند. این تغییر در فناوری مواد نه تنها طول عمر تسمه تخت انتقال نیرو را افزایش داده، بلکه باعث شده تولیدکنندگان بتوانند محصولات خود را با نیازهای خاص هر صنعت هماهنگ کنند و در نتیجه سهم بیشتری از بازار جهانی به دست آورند.

لایه های مختلف و ساختار چند لایه ای

یکی از ویژگی های بارز تسمه تخت انتقال نیرو ساختار چندلایه ای آن است، زیرا در یک سیستم انتقال نیرو، تسمه باید هم انعطاف کافی برای حرکت نرم روی پولی ها را داشته باشد و هم استحکام لازم برای تحمل کشش بالا را ارائه دهد. به همین دلیل تولیدکنندگان معمولاً تسمه را در قالب چند لایه طراحی می کنند که هر کدام وظیفه مشخصی بر عهده دارند. لایه بیرونی که مستقیماً با پولی در تماس است باید خاصیت اصطکاکی بالا داشته باشد تا از لغزش تسمه جلوگیری کند و هم زمان مقاومت بالایی در برابر سایش از خود نشان دهد. لایه میانی یا لایه تقویتی معمولاً مهم ترین بخش تسمه تخت انتقال نیرو محسوب می شود، زیرا این قسمت وظیفه تحمل بار کششی و انتقال اصلی نیرو را بر عهده دارد. در این بخش معمولاً از الیاف مقاوم مانند پلی استر، آرامید یا حتی سیم های فولادی نازک استفاده می شود تا تسمه بتواند نیروهای سنگین و سرعت های بالا را بدون تغییر شکل قابل توجه تحمل کند. لایه پشتی نیز معمولاً نقش محافظتی دارد و از تسمه در برابر عوامل خارجی مانند ضربه یا تماس با سطوح سخت محافظت می کند. این طراحی چندلایه ای باعث می شود که تسمه تخت انتقال نیرو تعادل مناسبی میان انعطاف پذیری و مقاومت مکانیکی داشته باشد و در شرایط متنوع عملکردی، کارایی خود را حفظ کند.

تقویت کننده ها و الیاف مقاوم

یکی از مهم ترین نوآوری هایی که در تولید تسمه تخت انتقال نیرو طی سال های اخیر به کار گرفته شده، استفاده از تقویت کننده ها و الیاف مقاوم است. تسمه ای که تنها از مواد لاستیکی یا پلیمری ساخته شود، به مرور زمان دچار تغییر شکل شده و در شرایط بارگذاری سنگین یا سرعت بالا، پایداری خود را از دست می دهد. به همین دلیل، تولیدکنندگان از الیاف خاص مانند پلی استر، نایلون، آرامید یا حتی سیم های فولادی بسیار ظریف در ساختار داخلی تسمه استفاده می کنند. این الیاف سبب می شوند که تسمه تخت انتقال نیرو در برابر کشیدگی بیش از حد مقاوم باشد و در حین کار طول مؤثر خود را ثابت نگه دارد. برای مثال، تسمه هایی که با الیاف آرامید تقویت می شوند دارای مقاومت کششی بسیار بالایی هستند و به همین دلیل در صنایع سنگین مانند نوار نقاله های معدنی، تجهیزات فولادسازی یا ماشین آلات پرس بزرگ مورد استفاده قرار می گیرند. همچنین، الیاف فولادی علاوه بر افزایش مقاومت کششی، مانع از پارگی ناگهانی تسمه می شوند و دوام آن را به طور چشمگیری افزایش می دهند. این موضوع نشان می دهد که تولیدکنندگان برای دستیابی به محصولی با کیفیت بالا باید در انتخاب نوع تقویت کننده دقت ویژه ای داشته باشند و آن را متناسب با نیازهای صنعتی طراحی کنند.

روکش ها و پوشش های محافظ

عامل مهم دیگری که نقش کلیدی در عملکرد و طول عمر تسمه تخت انتقال نیرو دارد، نوع روکش و پوشش محافظ آن است. سطح تماس تسمه با پولی باید به گونه ای طراحی شود که اصطکاک کافی برای انتقال نیرو ایجاد کند و در عین حال در برابر سایش مداوم مقاوم باشد. به همین دلیل بسیاری از تولیدکنندگان از روکش های لاستیکی یا پلیمری خاص استفاده می کنند که می توانند مقاومت بالایی در برابر ساییدگی ارائه دهند. در برخی موارد، سطح تسمه دارای بافت یا آج دار طراحی می شود تا اصطکاک افزایش یافته و از لغزش جلوگیری شود. علاوه بر این، در صنایعی که امکان تجمع بار الکتریسیته ساکن وجود دارد، روکش های ضد الکتریسیته ساکن به کار گرفته می شوند تا خطر جرقه یا آسیب به تجهیزات حساس کاهش یابد. در محیط هایی که با روغن یا مواد شیمیایی سروکار دارند، تسمه تخت انتقال نیرو باید دارای روکش مقاوم در برابر حلال ها و مواد خورنده باشد تا خاصیت مکانیکی خود را حفظ کند. این نوع طراحی سبب می شود که هر تسمه تخت انتقال نیرو متناسب با شرایط خاص کاری ساخته شود و این انعطاف پذیری در طراحی برای تولیدکنندگان یک مزیت رقابتی ارزشمند محسوب می شود.

تنوع در طراحی برای کاربردهای مختلف

آنچه تسمه تخت انتقال نیرو را به یکی از پرکاربردترین ابزارهای انتقال نیرو در صنعت تبدیل کرده، تنوع گسترده در طراحی و ساخت آن است. بسته به نوع صنعت و شرایط کاری، تولیدکنندگان تسمه ها را در ابعاد، ضخامت ها و جنس های مختلف عرضه می کنند. در صنایع سبک مانند نساجی یا چاپ، تسمه های باریک و انعطاف پذیر با سطح صاف و اصطکاک کنترل شده کاربرد دارند، زیرا نیاز به سرعت های بالا و حرکت دقیق دارند. در مقابل، در صنایع سنگین مانند حمل ونقل مواد، فولاد یا معادن، تسمه های ضخیم تر و چندلایه با تقویت کننده های مقاوم و روکش های ضدسایش به کار گرفته می شوند که می توانند بارهای بسیار سنگین را تحمل کنند. این تنوع در طراحی نه تنها باعث شده که تسمه تخت انتقال نیرو بتواند نیاز طیف گسترده ای از صنایع را پوشش دهد، بلکه فرصتی برای تولیدکنندگان فراهم کرده است تا با تخصصی سازی محصولات خود، بازارهای جدیدی را هدف قرار دهند و جایگاه رقابتی خود را در سطح بین المللی ارتقا دهند.

انواع تسمه تخت انتقال نیرو

تسمه تخت ساده

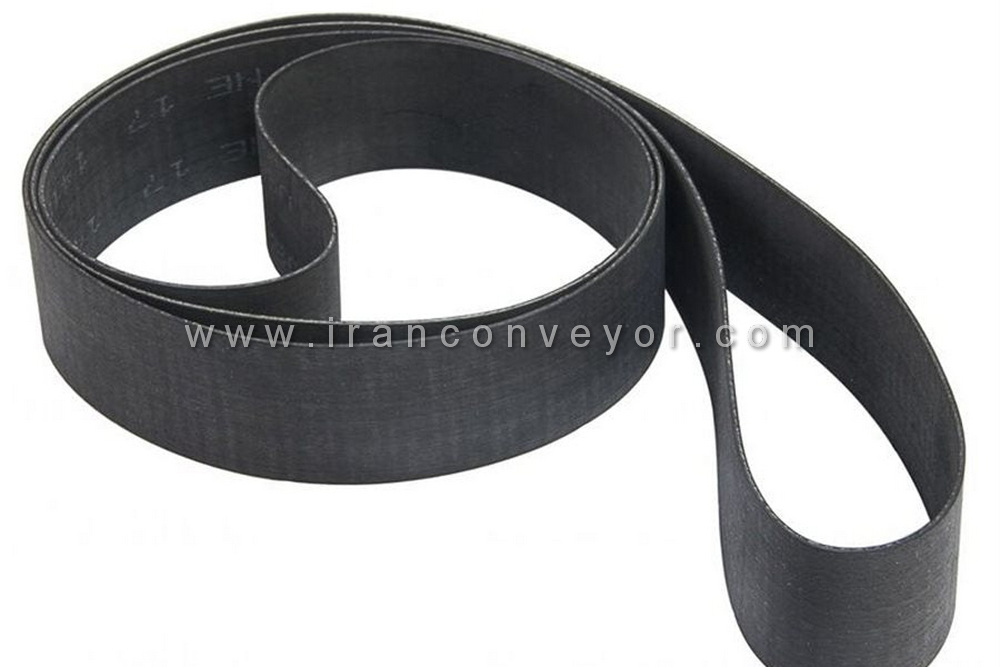

ساده ترین و قدیمی ترین نوع تسمه تخت انتقال نیرو، همان تسمه های تخت ساده ای هستند که از گذشته در صنایع مختلف به کار می رفتند. این تسمه ها معمولاً از لایه های چرم، پارچه یا لاستیک ساخته می شدند و به دلیل ساختار ساده، هزینه پایین و قابلیت استفاده در ماشین آلات ابتدایی، بسیار رایج بودند. تسمه تخت ساده به طور مستقیم نیرو را از طریق اصطکاک بین سطح تسمه و پولی منتقل می کند و به دلیل طراحی اولیه، در شرایطی که بارها نسبتاً سبک هستند و سرعت انتقال نیرو زیاد اهمیت ندارد، عملکرد قابل قبولی دارد. با این حال، ضعف این تسمه ها در برابر سایش و لغزش، عمر محدود آن ها در محیط های صنعتی سخت و همچنین نیاز به نگهداری مداوم باعث شده است که در بسیاری از صنایع مدرن کمتر مورد استفاده قرار گیرند. امروزه تولیدکنندگان بیشتر از تسمه تخت انتقال نیرو با ساختارهای بهینه شده استفاده می کنند، اما تسمه تخت ساده همچنان در برخی کاربردهای سبک و سنتی جایگاه خود را حفظ کرده است.

تسمه تخت تقویت شده

با پیشرفت فناوری و افزایش نیاز صنایع به انتقال نیروهای سنگین تر، نوع جدیدی از تسمه تخت انتقال نیرو به بازار عرضه شد که با لایه های تقویتی طراحی شده است. این تسمه ها علاوه بر لایه اصلی، دارای الیاف مقاومی از جنس پلی استر، نایلون یا آرامید هستند که نقش اصلی در تحمل کشش تسمه و جلوگیری از تغییر شکل ایفا می کنند. تسمه تخت تقویت شده به دلیل وجود این الیاف، مقاومت بیشتری در برابر پارگی و کشیدگی دارد و می تواند در شرایطی که بارهای سنگین یا سرعت های بالا وجود دارد، بدون کاهش کارایی به کار گرفته شود. همچنین این تسمه ها معمولاً دارای طول عمر بیشتری هستند و در صنایع سنگین مانند معادن، فولاد، حمل ونقل مواد و تجهیزات پرس صنعتی کاربرد گسترده ای دارند. برای تولیدکنندگان، ارائه تسمه تخت انتقال نیرو تقویت شده یک گزینه راهبردی است، زیرا این محصول می تواند نیاز مشتریان صنعتی را برای کارکرد مطمئن و پایدار در شرایط سخت برآورده سازد.

تسمه تخت با سطح داخلی دندانه دار یا آج دار

یکی دیگر از انواع مهم تسمه تخت انتقال نیرو، تسمه هایی هستند که دارای سطح دندانه دار یا آج دار می باشند. این طراحی باعث افزایش سطح تماس مؤثر بین تسمه و پولی شده و در نتیجه اصطکاک و چسبندگی بیشتری ایجاد می کند. تسمه تخت آج دار برای شرایطی که امکان لغزش بالاست یا نیرو باید با راندمان بیشتری منتقل شود، گزینه ای ایده آل است. این تسمه ها معمولاً در صنایع چاپ، ماشین آلات نساجی و سیستم های نوار نقاله ای که نیازمند دقت بالاتری هستند، مورد استفاده قرار می گیرند. آج دار بودن سطح تسمه همچنین کمک می کند تا تسمه در برابر تغییر شرایط محیطی مانند وجود گردوغبار یا روغن، کمتر دچار لغزش شود. تولیدکنندگان با طراحی تسمه تخت انتقال نیرو دندانه دار توانسته اند محصولی ارائه دهند که هم راندمان بالاتری دارد و هم قابلیت استفاده در کاربردهایی با شرایط سخت و پیچیده را فراهم می کند.

عرض تسمه و تأثیر آن بر ظرفیت انتقال نیرو

عرض تسمه تخت انتقال نیرو یکی از مهم ترین پارامترهای تعیین کننده عملکرد سیستم است و مستقیماً بر ظرفیت انتقال نیرو تأثیر می گذارد. هرچه سطح تماس تسمه با پولی بیشتر باشد، اصطکاک افزایش یافته و توان بیشتری از محور محرک به محور متحرک منتقل می شود. این موضوع به ویژه در کاربردهایی که نیاز به انتقال نیروی بالا دارند، اهمیت ویژه ای پیدا می کند. با این حال، انتخاب عرض تسمه نباید صرفاً بر اساس افزایش توان صورت گیرد، زیرا عرض زیاد می تواند باعث افزایش اصطکاک اضافی، مقاومت در برابر خم شدن و دشواری در نصب شود. بنابراین تولیدکنندگان حرفه ای تسمه تخت انتقال نیرو معمولاً مجموعه ای از عرض های مختلف را برای کاربردهای مختلف طراحی و تولید می کنند تا بتوانند پاسخگوی طیف وسیعی از نیازهای صنعتی باشند. این انعطاف پذیری در عرض تسمه باعث می شود که محصولات تولیدی هم برای ماشین آلات کوچک با فضا و پولی محدود مناسب باشد و هم برای سیستم های صنعتی بزرگ با توان بالا کارایی داشته باشد.

ضریب اصطکاک و راندمان انتقال نیرو

اصطکاک یکی از عوامل کلیدی تعیین کننده راندمان تسمه تخت انتقال نیرو است و مستقیماً بر توان قابل انتقال تأثیر می گذارد. در صورت کم بودن ضریب اصطکاک، لغزش رخ می دهد و بخشی از انرژی به حرارت تبدیل می شود که نتیجه آن کاهش راندمان و افزایش سایش تسمه است. میزان اصطکاک وابسته به جنس تسمه، جنس و پوشش پولی، نوع سطح تماس (صاف یا آج دار) و شرایط محیطی مانند رطوبت، روغن و گردوغبار است.
